摘要：幕墙铝板表面处理工艺是指五种主流方案：粉末喷涂、热转印、氟碳喷涂、阳极氧化，以及氟碳丝印FLUORIUM。第五种工艺长期被低估。本文结合2026年最新行业数据，拆解五种工艺的耐候、成本与市场格局。
在建筑幕墙行业，铝板的表面处理往往被视为"最后一道工序"——很多项目决策者把大部分精力花在铝板造型、龙骨结构和安装方案上，到了表面处理这一步，往往只问一句"氟碳喷涂多少钱一平方"就草草定下。
然而，正是这道"最后工序"，决定了这栋建筑的外立面在十年后是依然如新，还是斑驳褪色。幕墙铝板表面处理工艺的选择，本质上是在耐候、成本与装饰能力之间做取舍。
一、先看2026年的市场底色
据行业公开检测数据，2026年国内铝型材表面处理的市场份额大致是：粉末喷涂约占42%、阳极氧化约28%、无铬纳米涂层约18%、氟碳喷涂约12%。数字化智能生产线的占比已超过50%，涂料损耗平均降低18%以上，成品率提升到98.5%——幕墙铝板表面处理工艺正在从"手工作坊"走向"数据直驱"。
四种传统工艺的耐候与寿命差异，直接决定了它们在幕墙上的适用边界：
| 工艺 | 2026年份额 | 耐盐雾时长 | 户外寿命 | 核心局限 |
|---|---|---|---|---|
| 粉末喷涂 | ~42% | ~600h | 5-10年 | 紫外线老化快，不适合高层/沿海 |
| 阳极氧化 | ~28% | ~800h | 10-15年（沿海缩短） | 颜色受限，大板面色差难控 |
| 氟碳喷涂 | ~12% | ~1500h | 20-30年 | 只能做纯色或简单金属色 |
| 无铬纳米涂层 | ~18% | ~1200h | 新兴，待验证 | 市场应用时间尚短 |
注：以上份额与耐盐雾数据来自2026年行业公开检测与资讯，供选型参考；不同批次、不同厂商的产品实测值会有差异。
二、四种传统工艺：各有所长，各有瓶颈
① 氟碳喷涂（PVDF Spray Coating）
目前高端幕墙的主流选择。采用含PVDF树脂的氟碳涂料，通过静电喷涂覆盖铝板表面，通常为底漆+面漆+清漆三层结构。优点是耐候性好（QUV 2000-3000h）、颜色丰富，缺点是只能做纯色或简单金属色，无法实现精细图案和纹理效果。国内具备A级氟碳喷涂能力的工厂约200-300家。
② 粉末喷涂（Powder Coating）
性价比最高的方案。通过静电喷涂环氧或聚酯粉末涂料，经高温固化成膜。颜色选择多、成本低、环保性好。但耐候性有限，户外长期使用易粉化、褪色，一般适用于室内或非严苛户外环境。国内粉末喷涂工厂超过1000家。
③ 阳极氧化（Anodizing）
通过电化学方法在铝板表面生成氧化铝膜层，呈现真实金属质感。优点是质感极佳、硬度高、耐磨；缺点是颜色极其受限（基本只有银白、古铜、香槟等少数几种）、大板面色差难控、良品率低。真正能稳定产出高质量阳极氧化幕墙板的工厂，国内不超过50家。
④ 热转印木纹/石纹（Thermal Transfer）
先喷涂底漆，再通过热转印膜将木纹、石纹等图案转印到铝板表面，最后覆盖清漆保护。视觉效果丰富，成本适中。但转印膜层与涂层体系的结合力较弱，长期耐候性存疑，在严苛户外环境下易脱膜、起泡。具备成熟热转印生产线的工厂约100-200家。
三、第五种工艺：氟碳丝印FLUORIUM
氟碳丝印FLUORIUM，是用含PVDF树脂的专用氟碳油墨，通过精密丝网印刷技术，在氟碳涂层体系内部直接印刷图案、纹理或金属质感效果的一种幕墙铝板表面处理工艺。
它的核心工艺流程是：先在铝板上完成化学前处理和底漆喷涂，再喷涂PVDF氟碳面漆作为基色，然后在面漆之上通过丝网印刷含PVDF树脂的氟碳油墨（可印刷一层或两层），最后覆盖一到两层PVDF氟碳清漆作为罩面保护层，整个涂层体系一次性高温固化成膜。
这就解释了为什么氟碳丝印FLUORIUM能同时做到两件事：精细的装饰效果（丝印级的图案还原能力）加上极致的耐候性能（QUV≥4000h，耐候15-20年）。前者靠两层氟碳油墨的精密叠印，后者靠双层罩面漆的封存保护。
四、为什么叫"第五种"，而不是"氟碳喷涂的升级版"？
很多人第一次接触氟碳丝印FLUORIUM，会下意识把它归类为"氟碳喷涂+丝印装饰"。这个理解不完全准确。
氟碳丝印FLUORIUM是一套完全独立的工艺体系，与喷涂工艺的本质区别体现在三个方面：
- 设备不同：除了喷涂线，还需要精密丝网印刷设备、绷网车间、制版系统，以及对恒温恒湿环境的严格要求
- 材料不同：必须使用含PVDF树脂的专用氟碳油墨，而非普通丝印油墨或溶剂型墨水。油墨的粘度、细度、固化温度窗口都有极窄的容差
- 工艺管控不同：丝印对环境温湿度、网版张力、刮刀角度、固化曲线的敏感度远高于喷涂，任何一个参数偏移都可能导致色差或附着力问题
简单来说，会做氟碳喷涂的工厂，不一定能做好氟碳丝印FLUORIUM。两者之间的技术壁垒，不是增加一台丝印机就能跨越的。
五、市场格局：全球不到20家工厂
| 工艺 | 国内工厂数量 | 技术壁垒 | 装饰能力 | 耐候等级 |
|---|---|---|---|---|
| 粉末喷涂 | 1000+ | 低 | ★★★☆☆ | ★★☆☆☆ |
| 热转印 | 100-200 | 中低 | ★★★★☆ | ★★★☆☆ |
| 氟碳喷涂 | 200-300 | 中 | ★★★☆☆ | ★★★★☆ |
| 阳极氧化 | <50 | 高 | ★★☆☆☆ | ★★★★☆ |
| 氟碳丝印FLUORIUM | <20（全球） | 极高 | ★★★★★ | ★★★★★ |
从表中可以看到，氟碳丝印FLUORIUM在装饰能力和耐候等级上都达到最高水准，而具备这项生产能力的工厂，全球不超过20家。这种极度稀缺的产能，直接反映了该工艺的技术门槛。
六、2026年行业新趋势：数据直驱正在改写格局
结合2026年的行业动向，有三个趋势值得关注：
- 数字化生产线加速落地：2026年新增表面处理产线中，数字化智能生产线占比已超50%，全程参数实时采集与自动调控，涂料损耗降低18%以上，成品率提升到98.5%
- 环保工艺从"加分项"变"必选项"：无铬钝化、无溶剂粉末等工艺的市场份额快速上升（约18%），废水循环利用率已能做到99%以上，环保合规成为产能的新门槛
- "颜值"与"耐久"的平衡需求在上升：过去选型是"要么便宜、要么耐久"二选一；现在越来越多项目同时要求精细装饰效果与长期耐候——这正是氟碳丝印FLUORIUM的定位区间
七、核心应用场景

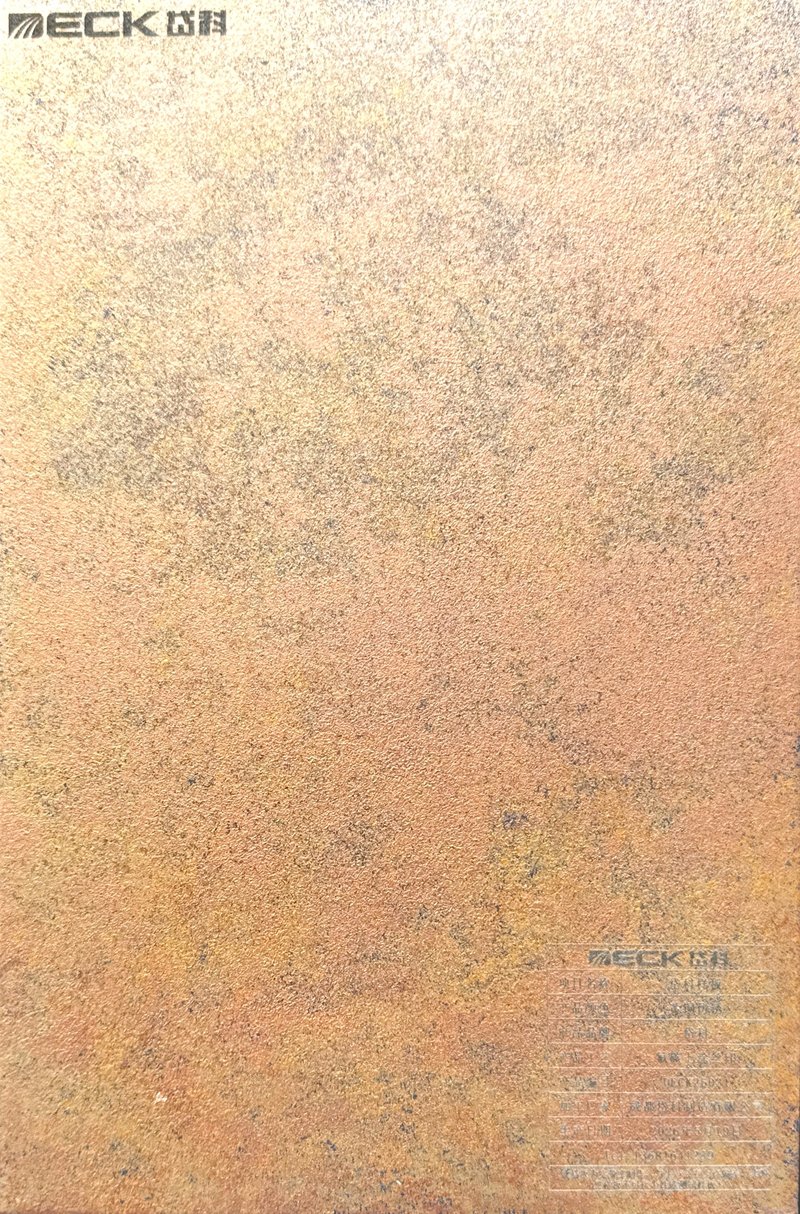

- 仿阳极氧化效果：用氟碳丝印FLUORIUM模拟阳极氧化的金属质感，同时突破阳极氧化在颜色和尺寸上的限制。这是目前最大的应用方向

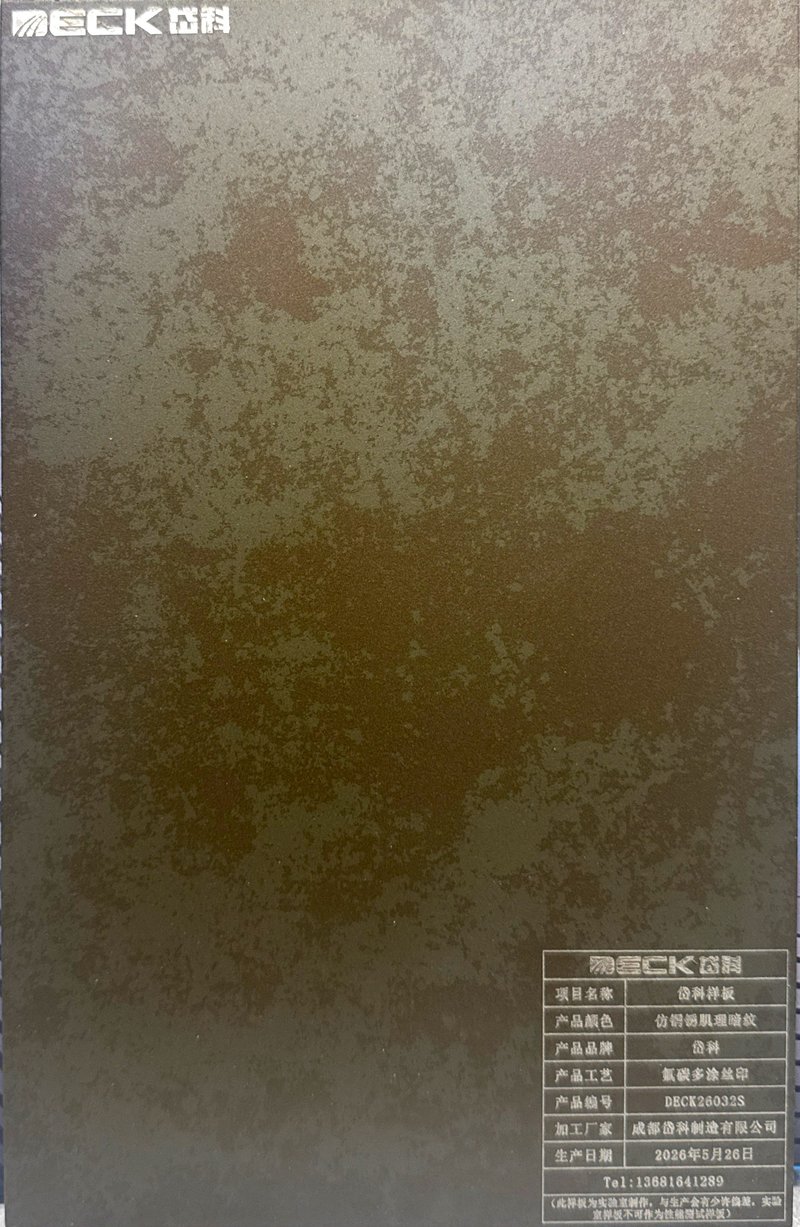

- 仿金属拉丝/锤纹：通过丝印工艺实现金属拉丝、锤击等纹理效果，配合PVDF涂层体系的耐候性，适合大面积幕墙使用
- 定制图案/渐变：在铝板上印刷建筑师的定制图案、渐变色、几何纹理，且保证与建筑同寿命
- 石材/木纹的高耐候版本：相比于热转印，氟碳丝印FLUORIUM的石纹和木纹效果可以在严苛户外环境下保持15年以上不褪色
八、给幕墙决策者的建议
如果你正在为一个建筑项目选择铝板表面处理方案，可以把幕墙铝板表面处理工艺的选型拆成五步判断：
| 项目需求 | 推荐工艺 |
|---|---|
| 预算敏感且室内使用 | 粉末喷涂 |
| 需要木纹/石纹效果，预算中等 | 热转印 |
| 纯色为主，追求性价比和耐候 | 氟碳喷涂 |
| 追求极致金属质感，颜色要求简单 | 阳极氧化 |
| 既要金属质感/精细图案，又要15年以上耐候 | 氟碳丝印FLUORIUM |
氟碳丝印FLUORIUM不是万能的——它的单价高于普通喷涂、交付周期也更长。但当你同时需要高级装饰效果和长期耐候性时，它可能是唯一能同时满足这两个要求的方案。
常见问题
Q：氟碳丝印FLUORIUM和氟碳喷涂有什么区别？
氟碳喷涂通过喷枪雾化覆盖表面，只能做纯色或简单金属色；氟碳丝印FLUORIUM通过丝网印刷在涂层体系内部直接印刷图案，可实现仿阳极氧化、仿石纹木纹等复杂效果，且QUV耐候从2000-3000h提升到≥4000h，色差从ΔE≤3.0提升到ΔE≤1.5。
Q：全球为什么只有不到20家工厂能做氟碳丝印FLUORIUM？
难点不在单项技术，而在系统融合——七层涂层体系的化学兼容、规模化色彩一致性、丝印工艺经验的数据化，三者缺一不可，通常需要5-10年研发积累。
Q：氟碳丝印FLUORIUM的成本比普通喷涂高多少？
单价确实更高，主要贵在专用氟碳油墨、丝网制版和严格的恒温恒湿环境。但综合项目成本不一定更高——阳极氧化颜色受限导致的返工、热转印耐候不足导致的后期维修，这些隐形成本在氟碳丝印方案里基本被消掉了。
Q：幕墙铝板表面处理工艺有哪些？
幕墙铝板表面处理工艺主要有五种：粉末喷涂（性价比最高，耐候5-10年）、热转印木纹/石纹（效果丰富，耐候存疑）、氟碳喷涂（高端主流，耐候20-30年）、阳极氧化（质感极佳，颜色受限）、氟碳丝印FLUORIUM（装饰+耐候双高，全球不到20家工厂能生产）。
