项目概况

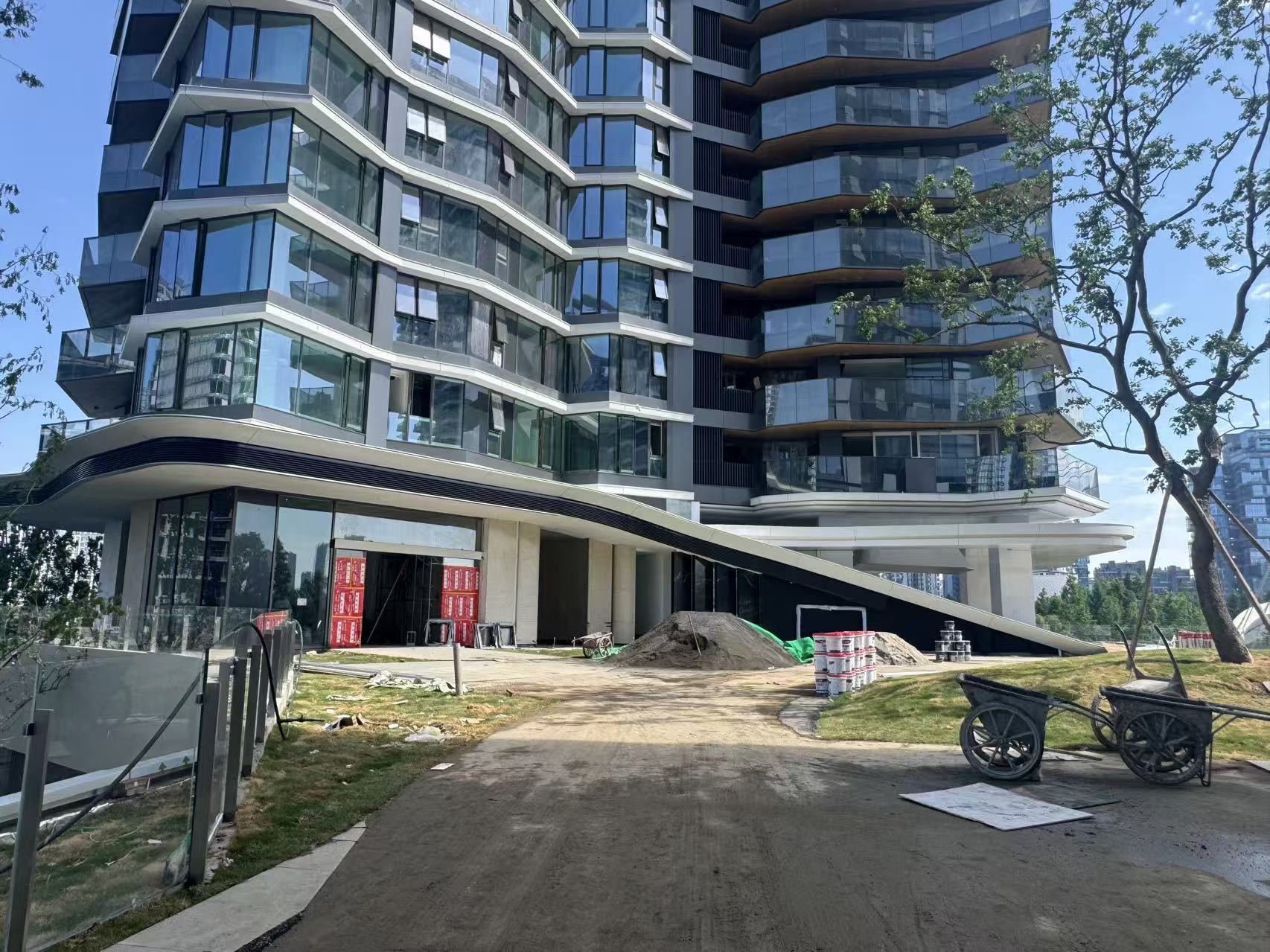

麓湖生态城由万华投资开发。C7组团入口门头外装饰工程，施工面积1,775.76㎡（22分项汇总）。结构特征为变截面异形/单曲/双曲线性布置，产品涵盖铝蜂窝板、铝单板、不锈钢水沟、批水板及防水卷材。岱科作为分包单位，提供从三维扫描、深化设计到安装验收的一体化交付服务。
七项安装难点

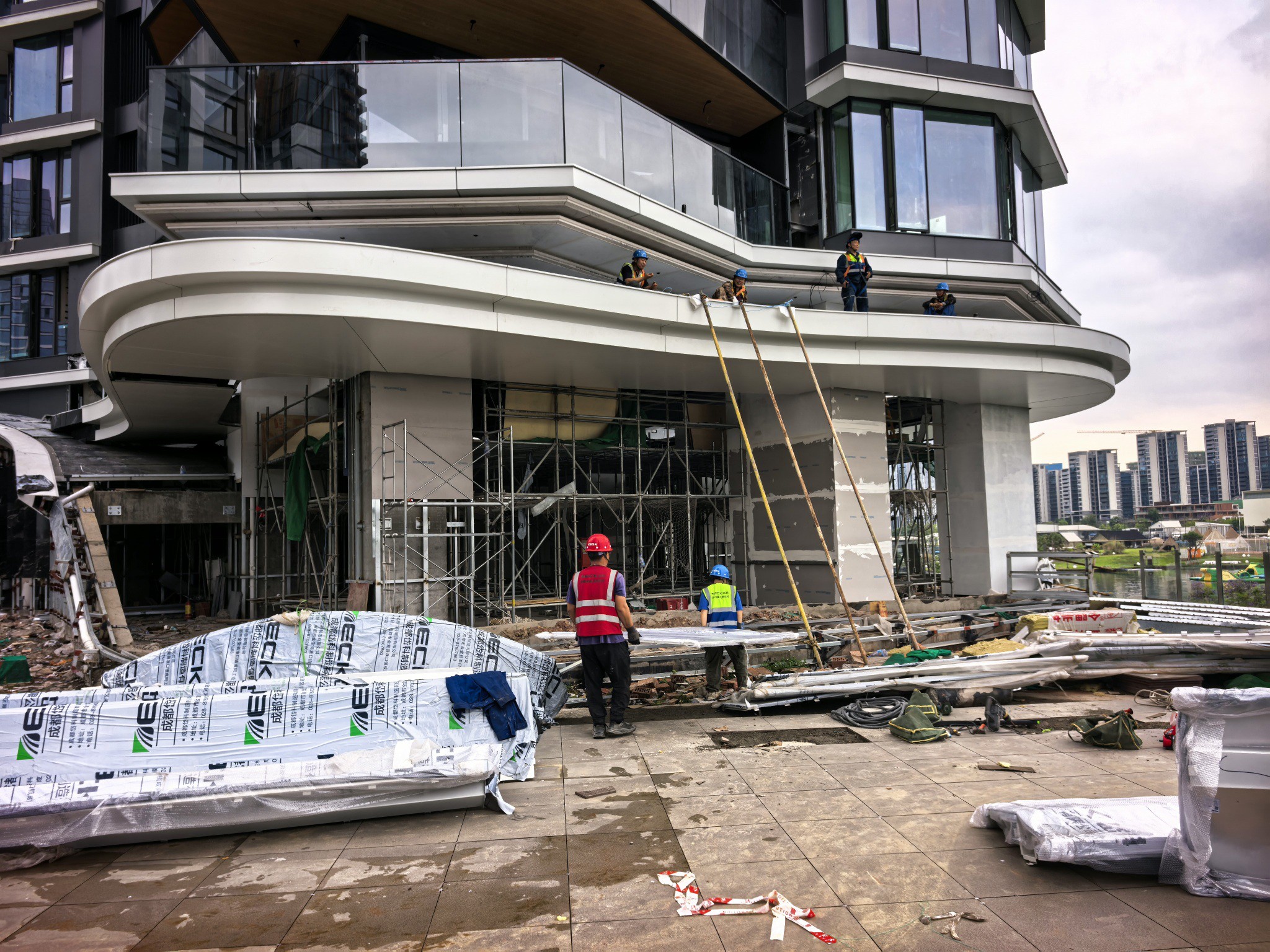

① 项目整体布置特殊：变截面异形/单曲/双曲线性布置，面积小且长不利于大面积施工，檐口含水沟龙骨节点复杂，焊接体量大；② 非标异形板安装技术要求特殊：无法采取传统弹线安装，必须建立三维坐标系，从BIM模型提取空间坐标点，用全站仪打点安装；③ 多工序累计误差管控：埋板龙骨→1mm批水板→3mm自粘卷材→蜂窝铝板，累计误差需层层降低；④ 物料运输难度大：分缝后多为超大型蜂窝铝板及批水板，无垂直运输工具，均采用人工搬运；⑤ 防水施工成本高：变截面异形裁剪量大，搭接量大，自粘卷材异形位置多；⑥ 异形铝板安装人工成本高：测量定点→抬板临时固定→柔性微调→调顺曲面并确认对缝后终拧，多人配合高空作业；⑦ 不锈钢水沟质量管控：氩弧焊→打磨抛光→闭水试验→外侧密封胶四步质控链确保零渗漏。
岱科解决方案：八工序连续控制链
岱科采用「三次打点、事前预防」技术路线，工序按物理属性分两段：前期工厂阶段建立判断层，现场安装阶段完成物理兑现。每一层安装完成后立即全站仪扫描复核，偏差超范围就地修正，不等最后验收才发现整体偏位。
三维扫描
徕卡RTS360，精度±1mm，全方位扫描建筑结构面，采集真实结构数据
深化设计
BIM碰撞检查，建模±0.5mm，提前解决15~20处三维空间冲突
数字孪生
模型↔点云叠合，偏差>5mm触发修正，直驱数控加工
测量放点
全站仪控制网+首层放线+首件放点3~5处，偏差>3mm即回溯
埋板安装
冲击钻+后扩底/化学锚，扭矩扳手抽样20%复核，第一次打点
龙骨安装
□80×60×4方管（17.82kg/m²），焊缝100%探伤，第二次打点
防水双道

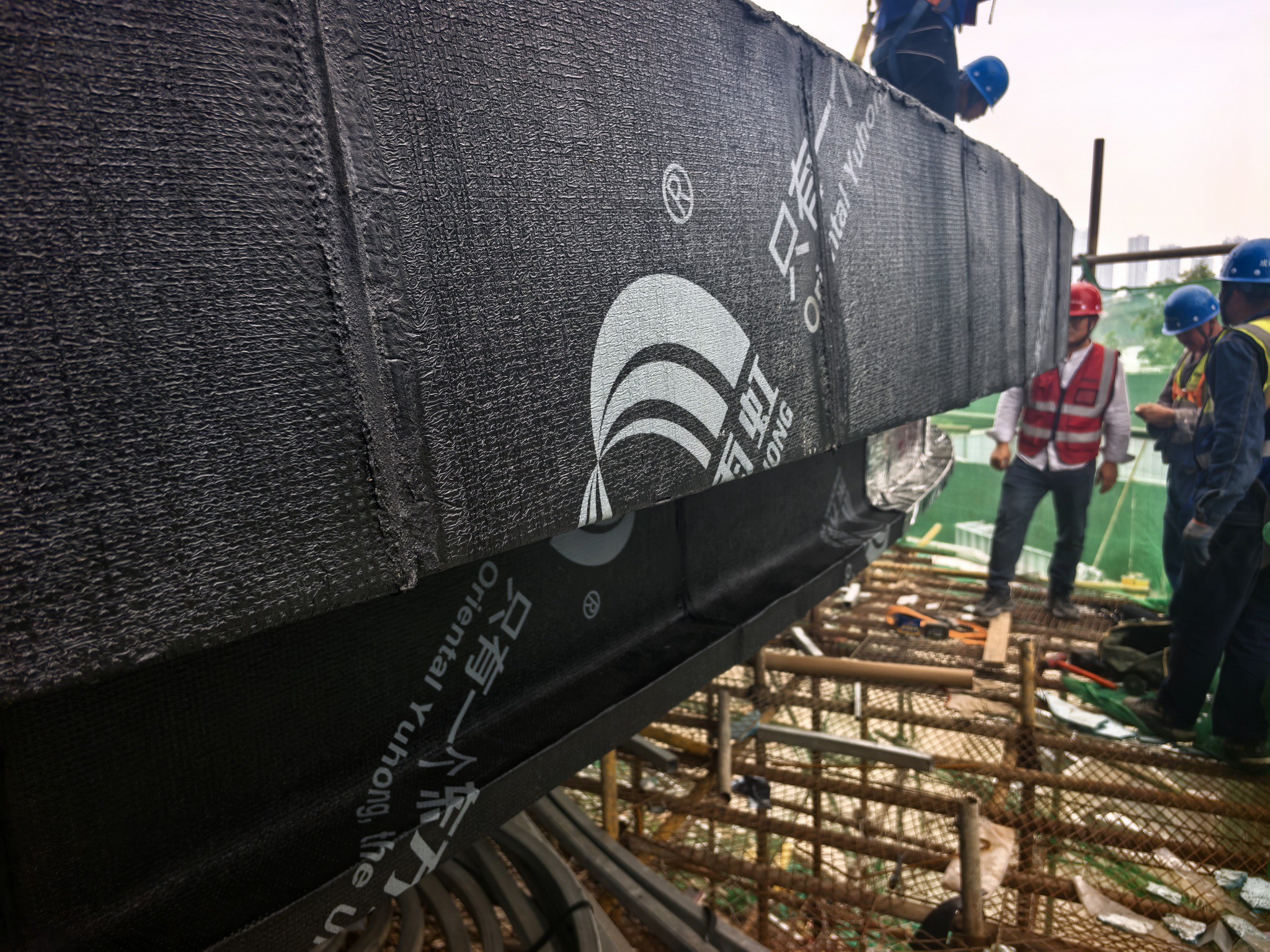

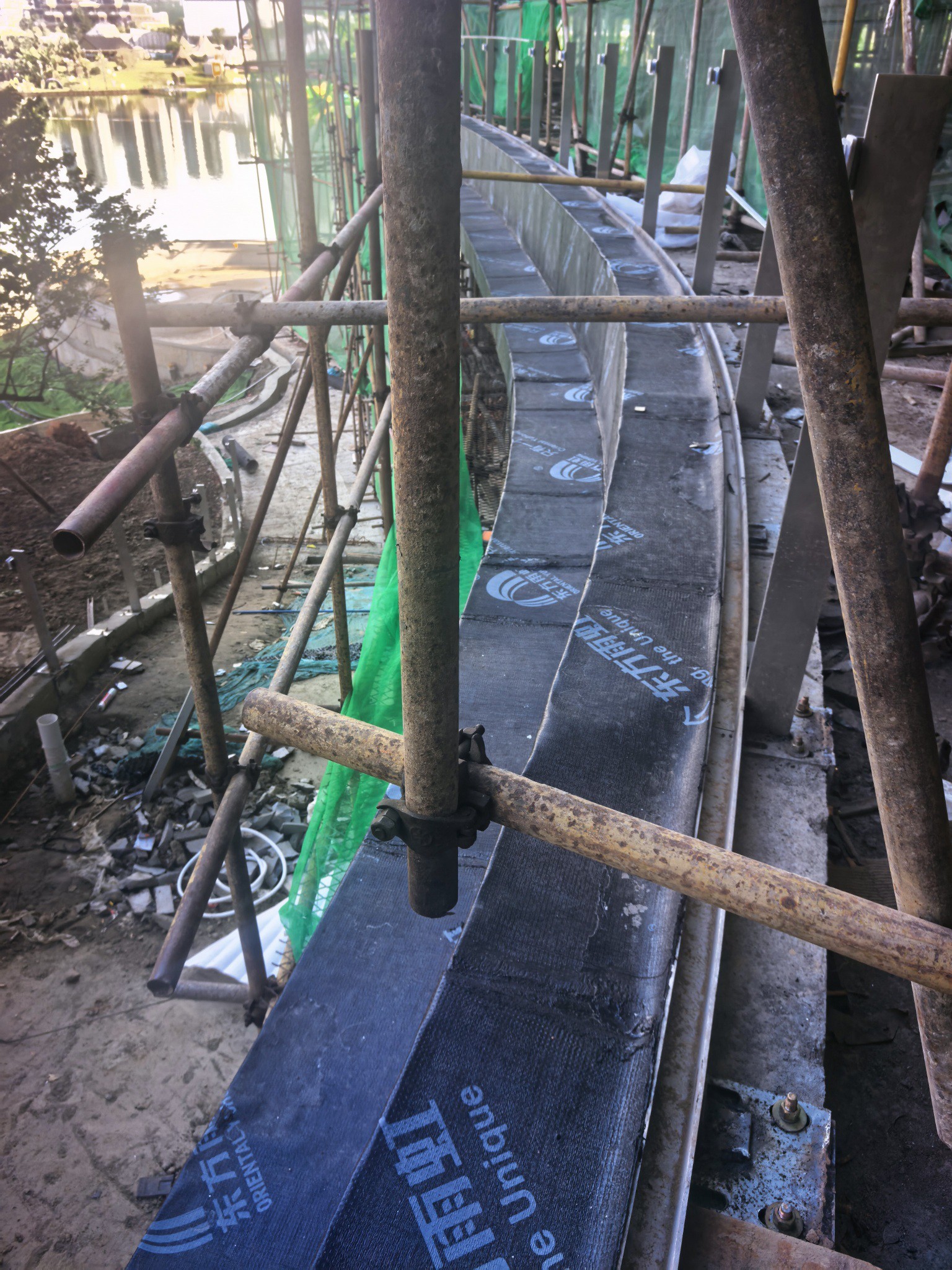

镀锌钢板+自粘卷材满铺，搭接≥50mm，闭水24h签认
面板安装
扫码核对，挂件长孔微调≤±1mm，螺栓终拧+密封胶，第三次打点
传统方案 vs 岱科方案
| 维度 | 传统方案 | 岱科方案 |
|---|---|---|
| 测量方式 | 经纬仪+钢尺，人工逐点放线，精度±5~10mm | 三维激光扫描+全站仪，站式自动采集，精度±1mm |
| 设计依据 | 设计院蓝图，理想化建模 | 数字孪生，基于真实点云数据 |
| 防水做法 | 仅靠面板背后密封胶（单道防线） | 镀锌钢板+防水卷材+密封胶（三道防线） |
| 精度控制 | 事后检验，靠尺+吊线锤 | 事前预防，三次打点确认，每层就地修正 |
| 龙骨连接 | □60×40×3，7.57kg/m²，后置锚栓+现场焊接 | □80×60×4，17.82kg/m²，转接件+螺栓调节 |
| 验收方式 | 2m靠尺+人工判断 | 三维扫描验收报告，与BIM对比 |
| 返工率 | 5.2%（行业常见水平） | <1%（C7实测） |
异形板曲率分级与精度控制
异形程度不同，精度控制的着力点也不同。项目按曲率特征把分项分级，每一级对应明确的复核方式——不是所有板都用同一种检查手段。
| 分项类型 | 面积（㎡） | 曲率特征 | 精度控制重点 |
|---|---|---|---|
| 檐口双曲铝单板（7 栋） | 51.00 | 双曲面 / 变截面 | 全站仪打点 + 三维坐标复核 |
| 负二层檐口双曲铝单板 | 30.00 | 双曲面 / 空间扭转 | 首件放点 3~5 处，偏差 >3mm 回溯 |
| 带横向铝合金格栅铝板（4/5/6 栋） | 173.70 | 单曲 + 横向线条 | 格栅与面板同步定位，控制线形顺直 |
| 飘带单曲铝单板（7 栋） | 118.00 | 单曲 / 大跨度 | 挂件长孔微调，曲面顺滑过渡 |
| 檐口单曲蜂窝铝板（7 栋） | 92.00 | 单曲 / 蜂窝复合 | 扫码核对编号，控制拼缝均匀 |
以上为异形分项摘录（合计 464.70㎡），其余常规分项详见分项清单，总计 1,775.76㎡。
数字孪生数据流
现场点云
三维扫描采集真实结构面，精度 ±1mm
配准叠合
设计模型与点云叠合，生成数字孪生体
坐标与偏差
输出每块板 X/Y/Z 坐标与偏差清单
直驱加工
偏差 >5mm 触发二次修正，参数直驱数控，消除人工转译
工效对照（如实说明）
| 工序 | 传统工效 | 岱科工效 | 说明 |
|---|---|---|---|
| 测量放线 | 基准 100% | 耗时增加 60~70% | 精度从 ±10mm 提升至 ±1mm |
| 龙骨安装 | 基准 100% | 耗时增加 30~40% | 现场零焊接，焊缝 100% 探伤 |
| 精度控制 | 基准 100% | 每层多花 2~2.5 天 | 三次打点复核，偏差不传递到下一层 |
| 面板安装 | 100~150 ㎡/日 | 预拼装后效率提升 | 高空作业减少 65%，有效工时占比 40%→90%+ |
承认事实：单工序精度要求更高，但总风险更低。多花的时间换来了返工率从 5.2% 降至 <1%。
决策视角：1,775㎡ 的小面积，为什么比大面积更需要三维扫描
反直觉的地方在于：面积越小、异形越复杂，误差的「消化空间」越小。600 米长的立面可以把微小偏差分散消化，6 米宽的异形门头不能——任何错位都在业主的直视范围内。

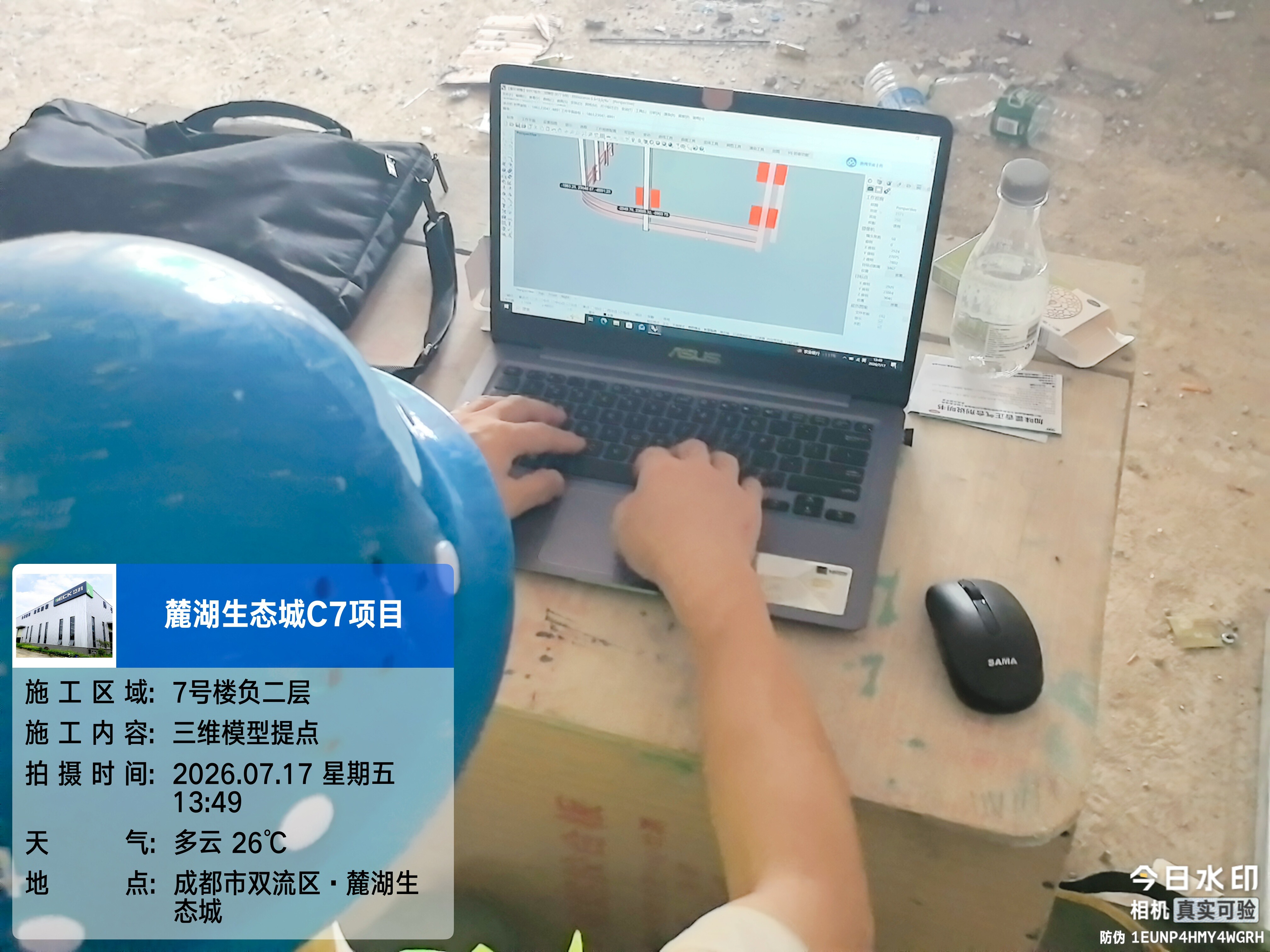

变截面异形/单曲/双曲线性布置意味着没有标准板。每块板的曲率、尺寸、安装角度都不同，传统弹线安装无法建立统一基准，必须从 BIM 模型提取空间坐标点，用全站仪逐点打点。
多工序累计误差是隐形杀手。埋板龙骨 → 1mm 批水板 → 3mm 自粘卷材 → 蜂窝铝板，每一层都有误差，如果不层层控制，最后一块板的偏位会超出所有允许范围。
返工率从 5.2% 降到 <1% 的代价是事前多花时间。三次打点、事前预防，每一层安装完成后立即全站仪扫描复核，不等最后验收才发现整体偏位。多花的时间换来了总风险更低。
适用边界：什么时候不需要这么重的控制
• 平面或单曲为主的常规门头，弹线安装足够
• 面积较大、误差有消化空间的长向连续立面
• 对观感一致性要求不极致的功能性构筑物
• 工期极紧且无法预留三次打点的项目，需改用简化验收标准

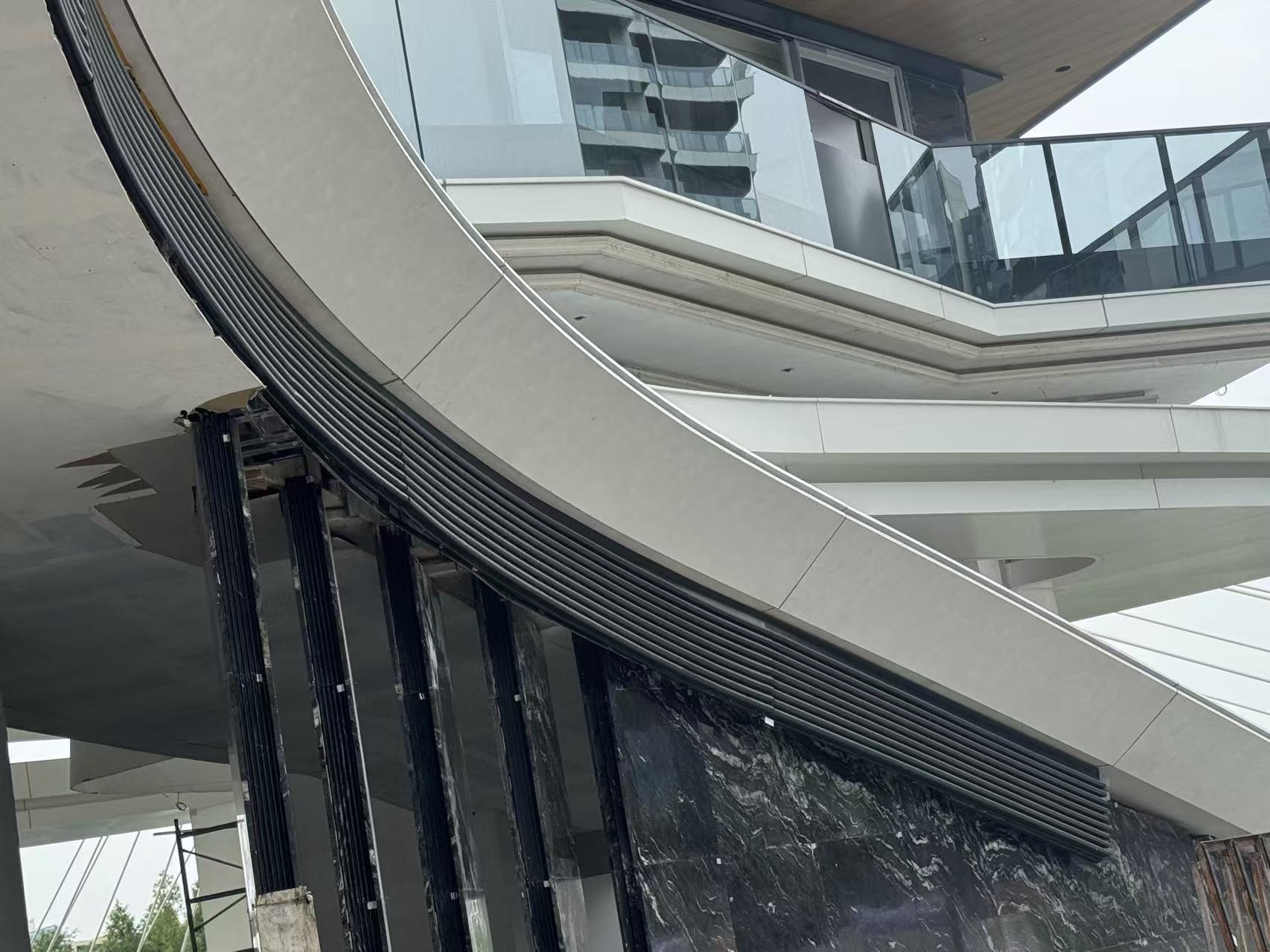

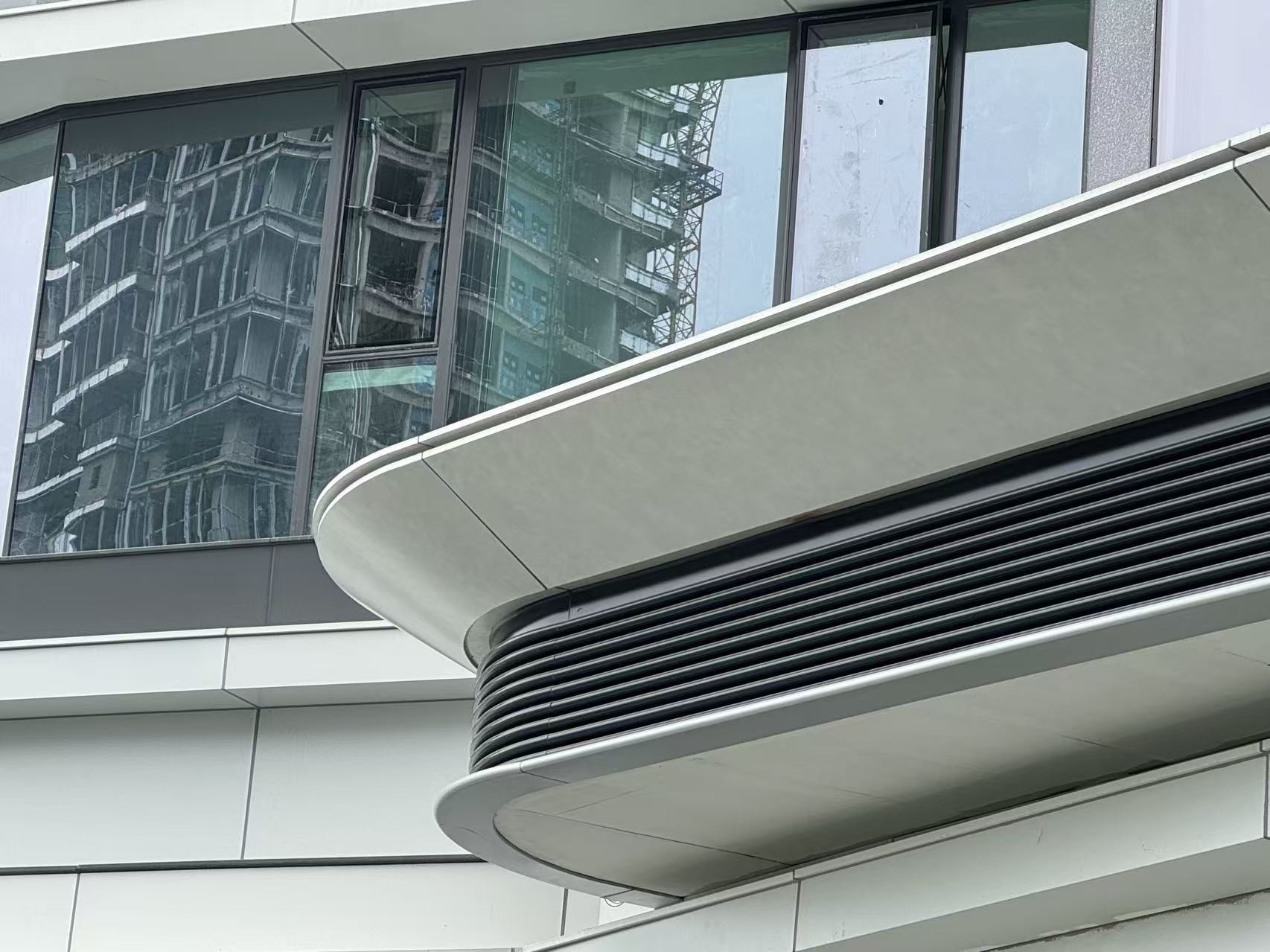

项目图集
技术亮点
• 施工面积1,775.76㎡（22分项汇总），变截面异形/单曲/双曲线性布置
• 八工序连续控制链：扫描→设计→孪生→放点→埋板→龙骨→防水→面板

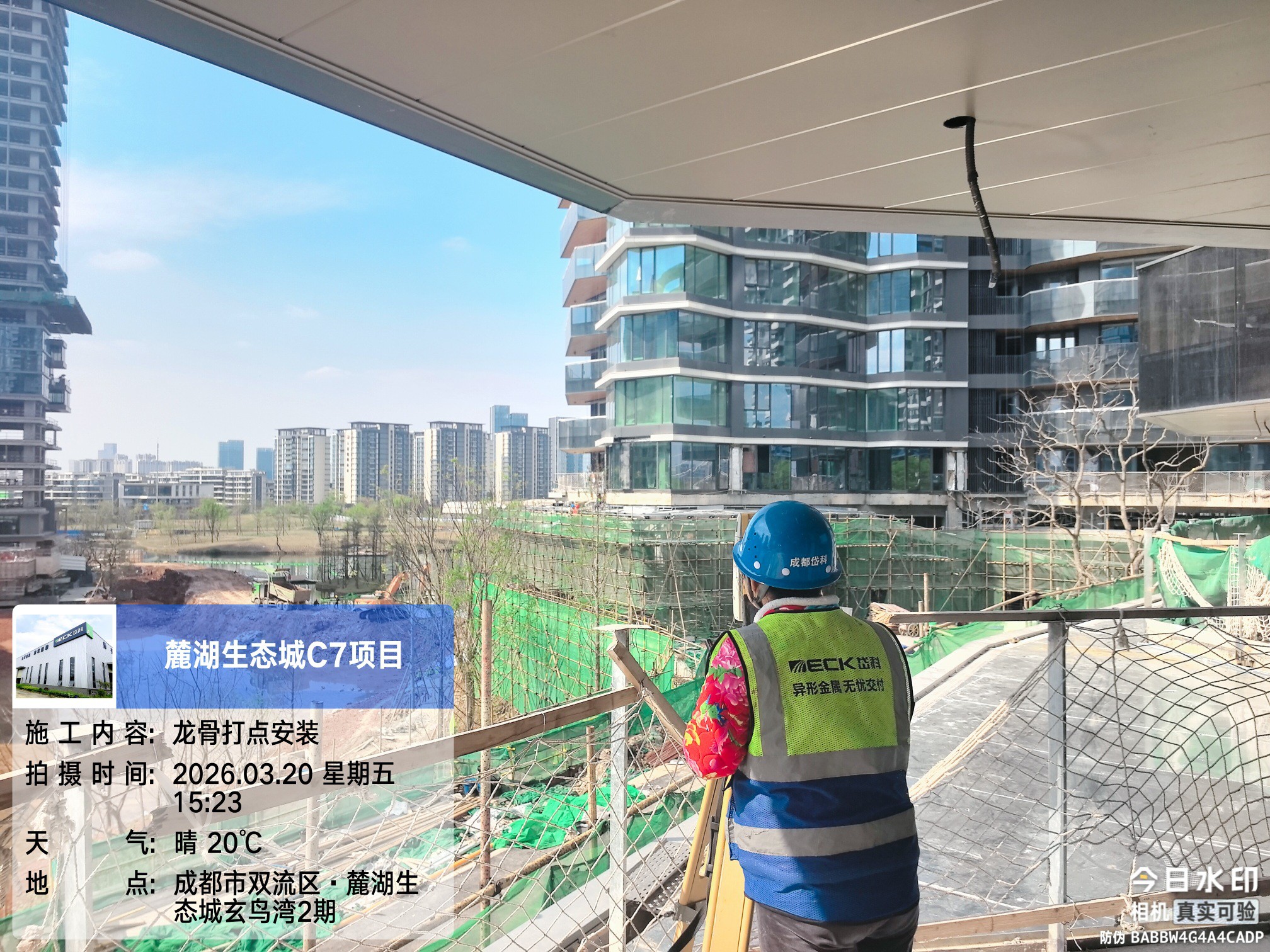

• 三次打点复核：埋板后、龙骨后、面板后全站仪扫描，偏差就地修正
• 防水三道防线：镀锌钢板+自粘卷材+密封胶，分段闭水24h签认
• 龙骨□80×60×4，17.82kg/m²，较传统放大一档，结构刚度提升135%
• C7实测返工率<1%，传统水平5.2%，五倍差距
• 不锈钢水沟四步质控链：氩弧焊 → 打磨抛光 → 分段闭水 24h → 外侧密封胶
常见问题
麓湖生态城 C7 的异形门头用了什么工艺？
变截面异形/单曲/双曲线性布置，铝蜂窝板 + 铝单板 + 不锈钢水沟 + 批水板，三维扫描 + 数字孪生 + 三次打点复核，八工序连续控制链，返工率 <1%。
1,775㎡ 面积不大，为什么也要三维扫描？
面积越小、异形越复杂，误差的消化空间越小。6 米宽的门头没有 600 米立面的分散余地，任何错位都在直视范围内。三维扫描建立真实安装基准，是唯一可靠的起点。
三次打点是什么？
从 BIM 模型提取空间坐标点，用全站仪在三个关键阶段打点复核：龙骨安装后、基层完成后、面层安装前。每一层完成后立即扫描复核，偏差超范围就地修正，不等最后验收。
返工率从 5.2% 降到 <1%，怎么做到的？
传统方案是最后验收才发现整体偏位，返工率 5.2%。岱科方案是事前预防：三次打点 + 逐层扫描复核，把误差消化在每一层，不让误差累积到最后一块板。
异形板为什么不能弹线安装？
弹线建立的是二维基准，异形板在三维空间中每个点的坐标都不同。变截面、单曲、双曲混合布置时，必须从模型提取空间坐标，用全站仪建立三维坐标系。
